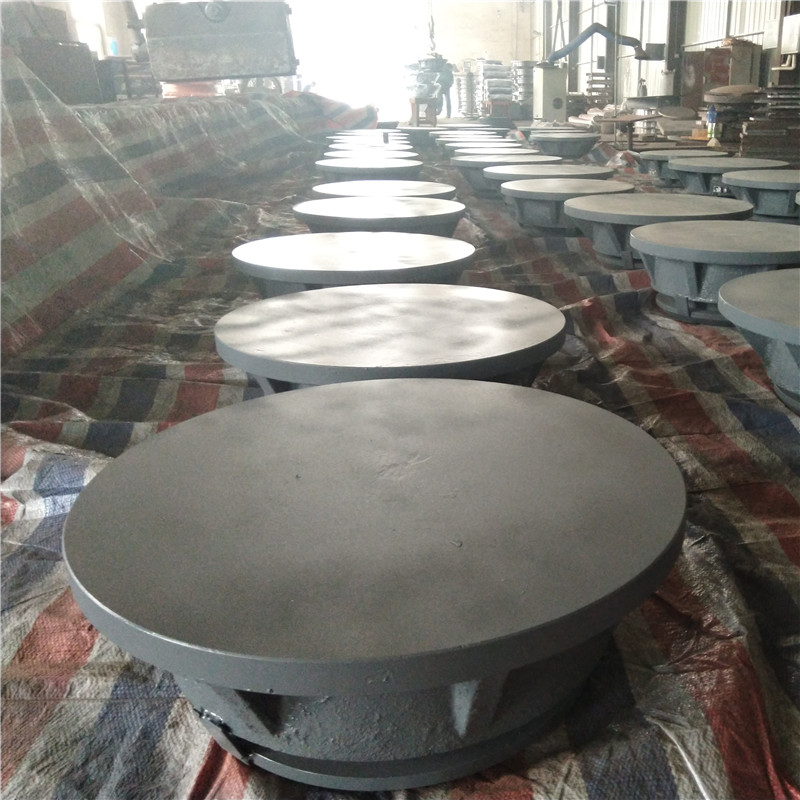

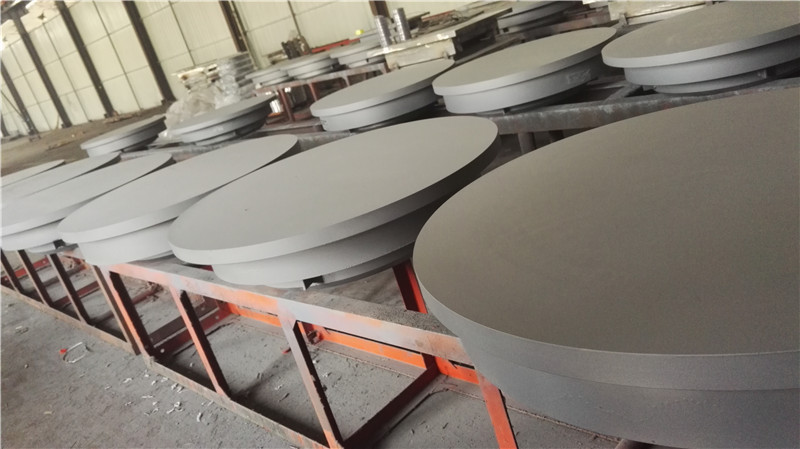

球型支座
球型支座构造特点
球型支座主要由上支座滑板、下支座板、球面板、聚四氟乙烯滑板及钢挡圈组成。球形支座特点适用大轩角要求的桥梁使用。
球型支座通过球面传力,不会出现力的缩颈现象,作用在混凝土上的反力比较均匀。
球型支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程,转动力矩小,而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关,与支座转角大小无关,特别适用于大转角的要求,设计转角可达0.05rad。
球型支座各向转动性能一致,适用于宽桥、曲线桥。
球型支座产品不用橡胶承压,不存在橡胶老化对支座转动性能的影响,特别适用于低温地区。
球型支座主要技术性能
支座反力(竖向承载力)分为15级:1500KN,2000KN,2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。
支座轩角分为0.02、0.04、0.06rad.
支座位移量:活动支座(双向和单向)位移分5级:?50、?100、?150、?200和?250mm,双向活动支座的横向位移为40mm。
支座承受的水平力是:单向活动支座(DX)横桥向承受水平力及固定支座(GD)承受水平力为支座反力的20%。也可以定制异型产品
欢迎各位来电咨询,我们有多年和浙江精工、东南、中建钢构、北京院、中国航空院等大专院校一起研发过的经历,可根据您的要求进行定制。
